Слаботочный щит в СИП-доме: роутер, PoE, патч-панель

Дом из СИП-панелей достроен, электрика разведена, и тут выясняется неприятное: роутер провайдера висит на гвозде в прихожей, от него по плинтусу тянется витая пара к телевизору, камеры видеонаблюдения питаются от пяти блоков в разных розетках, а Wi-Fi на втором этаже ловит через раз. Всё это лечится одним узлом, который стоит заложить ещё до зашивки стен. Разберём, что такое слаботочный щит в частном доме, что внутри него должно быть, где его размещать в СИП-доме и как не превратить нишу в горячую пыльную коробку.

Зачем нужен отдельный слаботочный щит

Слаботочка — это всё, что работает на напряжении до 50 В и передаёт не мощность, а сигнал: интернет, локальная сеть, видеонаблюдение, домофон, ТВ, датчики умного дома. В квартире эти системы живут «как получилось», а в доме 120–180 м² с двумя этажами и участком счёт кабелей идёт на десятки — без единой точки сбора всё превращается в клубок.

Слаботочный щит решает три задачи:

• Сводит все линии в одно место. Любой кабель от любой розетки в доме заканчивается здесь, на патч-панели. Захотели перенести телевизор в другую комнату — переключили патч-корд, а не долбили стену.
• Даёт питание и защиту. Роутер, коммутатор и регистратор камер питаются от одной группы через ИБП: свет моргнул — интернет и запись не прервались.
• Делает систему обслуживаемой. Через три года вы или ваш электрик открываете дверцу и видите подписанные порты, а не сорок одинаковых серых проводов.

По опыту наших объектов слаботочный узел, заложенный на этапе черновой отделки, обходится в 35–70 тысяч рублей вместе с монтажом. Тот же результат, собранный после чистовой отделки со штроблением и накладными коробами, стоит вдвое дороже и выглядит заметно хуже.

Слаботочный щит в частном доме: что внутри

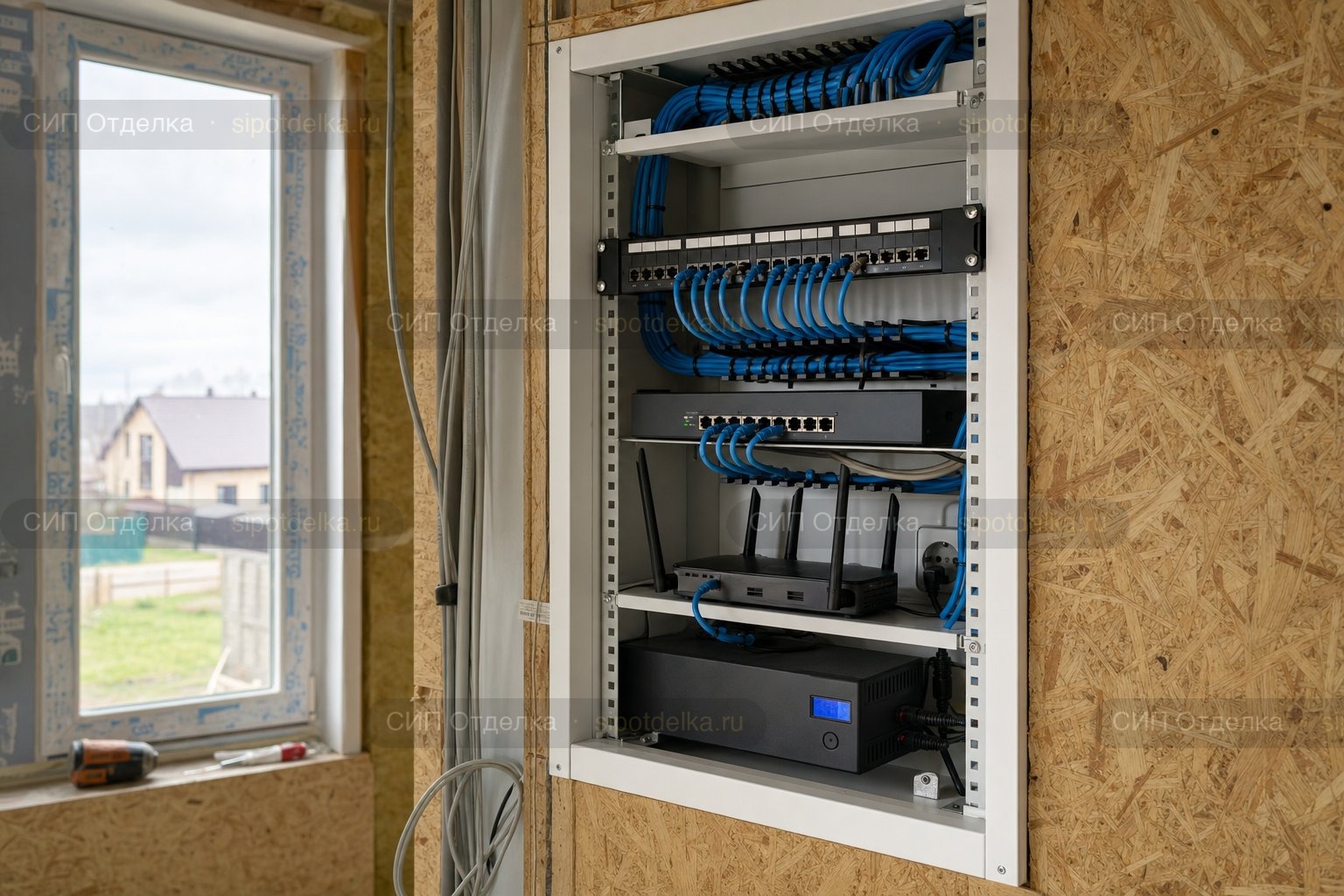

Стандартное наполнение для дома на 150 м² — это настенный 19-дюймовый шкаф глубиной 450–600 мм на 9–15 юнитов. Внутри сверху вниз:

Отдельно про PoE: это питание камер и точек доступа по той же витой паре, что несёт данные. Для СИП-дома это принципиально удобно — не надо тянуть отдельную линию 220 В к каждой камере под свесом крыши и врезаться в панель ради розетки. Берите коммутатор с запасом по бюджету мощности: восемь камер по 6 Вт плюс две точки доступа по 15 Вт — это уже около 80 Вт, а дешёвые модели дают 60–65 Вт на все порты.

Куда ставить щит в СИП-доме и как его вентилировать

Идеальное место — техническое помещение: котельная (но не вплотную к котлу), кладовка, гардеробная, ниша под лестницей. Требования простые: сухо, температура +5…+30 °C, есть доступ на 60 см спереди, рядом ввод провайдера и силовой щит.

Особенность СИП-конструкции. Утопить шкаф глубиной 45 см в стеновую панель толщиной 174 мм нельзя — это несущая конструкция, и вырезать в ней нишу под оборудование недопустимо. Поэтому есть два рабочих варианта:

1. Навесной шкаф на СИП-стене. Панель лёгкая, но держит нормально: крепление на длинные саморезы в ОСП-обшивку с обеих сторон или через панель насквозь с прижимной пластиной. Шкаф в сборе с ИБП весит 25–45 кг — распределяйте нагрузку минимум на четыре точки, а лучше закрепите в стену закладную доску 40×150 мм под гипсокартоном ещё на черновой стадии.
2. Ниша в каркасной перегородке. Внутренние перегородки в СИП-доме каркасные, толщиной 100–150 мм, и в них ниша делается свободно: раздвинули стойки, усилили проём, зашили ГКЛ, поставили шкаф заподлицо. Красиво и не съедает проход.

Рассчитать стоимость отделки?

Получите предварительный расчет и план работ для вашего проекта СИП-дома.

Рассчитать стоимость

Вентиляция. Это то, о чём забывают чаще всего. Коммутатор, роутер и регистратор в закрытом шкафу дают 60–150 Вт постоянного тепла. В глухой нише температура за час уходит к +45 °C, а при +50 °C оборудование начинает терять пакеты и перезагружаться. Минимум — перфорированная дверца и решётки снизу-сверху. Правильно — вентиляторный модуль 19" с термостатом (2 000–4 000 ₽) и вытяжка в сторону коридора, а не в утеплённый глухой объём. Диски видеорегистратора от перегрева умирают первыми.

Развязка с силовым щитом и заземление

Силовой и слаботочный щиты ставят рядом, но не смешивают. Разносите их минимум на 30–50 см по горизонтали и никогда не заводите слаботочные кабели в один короб с вводным кабелем 220/380 В: наводки на витую пару и коаксиал дают падение скорости и помехи в видеосигнале.

Практические правила разводки в СИП-доме:

• Параллельные трассы силовых и слаботочных линий разносите на 20–30 см, пересечения делайте под прямым углом.
• Витую пару ведите в отдельной гофре или лотке, а не «за компанию» с розеточной группой.
• На щит выделяйте отдельную группу питания 10 А с УЗО 30 мА и подписью в силовом щите — чтобы никто не обесточил камеры, выключив автомат «розетки холла».
• Металлический корпус шкафа заземляйте отдельным проводником PE от главной шины.
• Экран FTP-кабеля заземляйте только с одной стороны — со стороны щита. Заземлённый с двух сторон экран сам становится антенной.

Кабели для дома: Cat6 U/UTP — для внутренних линий, Cat6 FTP наружного исполнения — для камер по фасаду и под свесами, коаксиал RG-6 — под ТВ.

Маркировка и запас: что делать до зашивки стен

Здесь начинается главная экономия нервов. Как только каркасные перегородки зашиты ГКЛ, а стены СИП закрыты чистовой отделкой, «догадаться», куда идёт кабель, будет нечем.

Чек-лист перед зашивкой:

1. Промаркировать оба конца каждого кабеля — бирки с номером и назначением («2эт-спальня-ТВ», «улица-камера-задняя»).
2. Сфотографировать все стены с разложенными трассами и сохранить фото по комнатам: через два года это спасёт при навеске шкафа или монтаже кухни.
3. Оставить запас 1,5–2 м у щита и 30 см у каждой розетки. Короткий кабель нельзя нарастить без потери качества.
4. Заложить 2–3 пустые гофры Ø25 мм от щита к чердаку, к первому этажу и к вводу с улицы — под будущие линии.
5. Прозвонить каждую линию тестером до отделки, а не после: обрыв в зашитой стене стоит вскрытия ГКЛ.

Типовое количество линий для дома 150 м²: 14–22 порта витой пары, 4–8 камер, 2–3 точки доступа Wi-Fi, 2–4 ТВ-точки. Отсюда и берётся патч-панель на 24 порта — с честным запасом.

Коротко: что запомнить

• Слаботочный щит — единая точка сбора интернета, сети, камер и ТВ; собирать его дешевле всего на этапе черновой отделки.
• Базовое наполнение: патч-панель, PoE-коммутатор, роутер, при необходимости NVR и ИБП; бюджет узла — 35–70 тысяч рублей.
• В СИП-доме шкаф вешают на панель через закладную или утапливают в каркасную перегородку — вырезать нишу в несущей СИП-панели нельзя.
• Вентиляция ниши обязательна: без неё оборудование перегревается и глючит.
• Маркировка кабелей и фото трасс до зашивки стен — самая дешёвая страховка на весь срок жизни дома.

Хотите заложить слаботочку сразу и без переделок — посчитайте отделку в нашем калькуляторе или запросите смету: разложим по линиям, узлам и оборудованию с ценами работ и материалов.
