Противопожарные гильзы и проходки труб в СИП-доме

Пожар в частном доме почти никогда не распространяется через стены — он идёт через дырки. Каждая труба, каждый кабель и каждый дымоход где-то пересекает перекрытие или перегородку, и в этой точке вся выстроенная защита обнуляется. Противопожарная проходка труб через перекрытие — это как раз про то, чтобы отверстие не превратилось в вытяжку для огня и дыма. Для СИП-дома тема принципиальная: перекрытия здесь деревянные, по балкам, обшиты ОСП, а внутри стен — пенополистирол. Огонь, попавший в межбалочное пространство со второго этажа, никто не увидит до момента, когда тушить будет нечего. Разбираем, как узлы должны быть устроены и что проверить при приёмке инженерки.

Почему проходки — слабое место при пожаре

Механика простая. Полипропиленовая или ПВХ-труба канализации при 150–200 °C размягчается, при 300 °C её уже нет. Через 5–7 минут после начала пожара в санузле первого этажа на месте стояка остаётся ровное отверстие диаметром 110 мм, ведущее прямо в межэтажное пространство. Через него в перекрытие уходят раскалённые газы, дым и пламя — минуя всю обшивку из ГКЛ и всю минвату.

С кабелем то же самое, только медленнее: изоляция ПВХ горит, поддерживая пламя, и пучок проводов в гофре работает как фитиль вдоль всего этажа.

В СИП-доме добавляются два фактора: деревянные балки перекрытия, которые сами являются топливом, и скрытые полости между балками и внутри каркасных перегородок, где огонь распространяется незаметно и без сопротивления.

Поэтому противопожарные проходки в СИП-доме — не бумажное требование проекта, а то, что реально даёт время: правильно собранный узел держит 45–60 минут вместо 5–7.

Противопожарная проходка труб через перекрытие: гильзы и муфты

Гильза — отрезок трубы большего диаметра, вставленный в отверстие перекрытия или стены, через который проходит рабочая труба. У неё две функции — противопожарная и монтажная.

Как устроен нормальный узел:

1. Гильза стальная (реже — из негорючего материала), внутренний диаметр на 10–20 мм больше наружного диаметра трубы с изоляцией.
2. Выступ над чистовым полом — не менее 20–30 мм, чтобы вода при протечке не ушла на этаж ниже; снизу — вровень с потолком.
3. Кольцевой зазор между трубой и гильзой набивается негорючим эластичным материалом: базальтовый шнур, каменная вата, огнестойкий герметик. Монтажная пена здесь запрещена категорически.
4. Труба внутри гильзы не имеет соединений — стыки и фитинги располагаются вне перекрытия.
5. Труба должна свободно перемещаться в осевом направлении: полипропилен и металлопластик заметно удлиняются при нагреве.

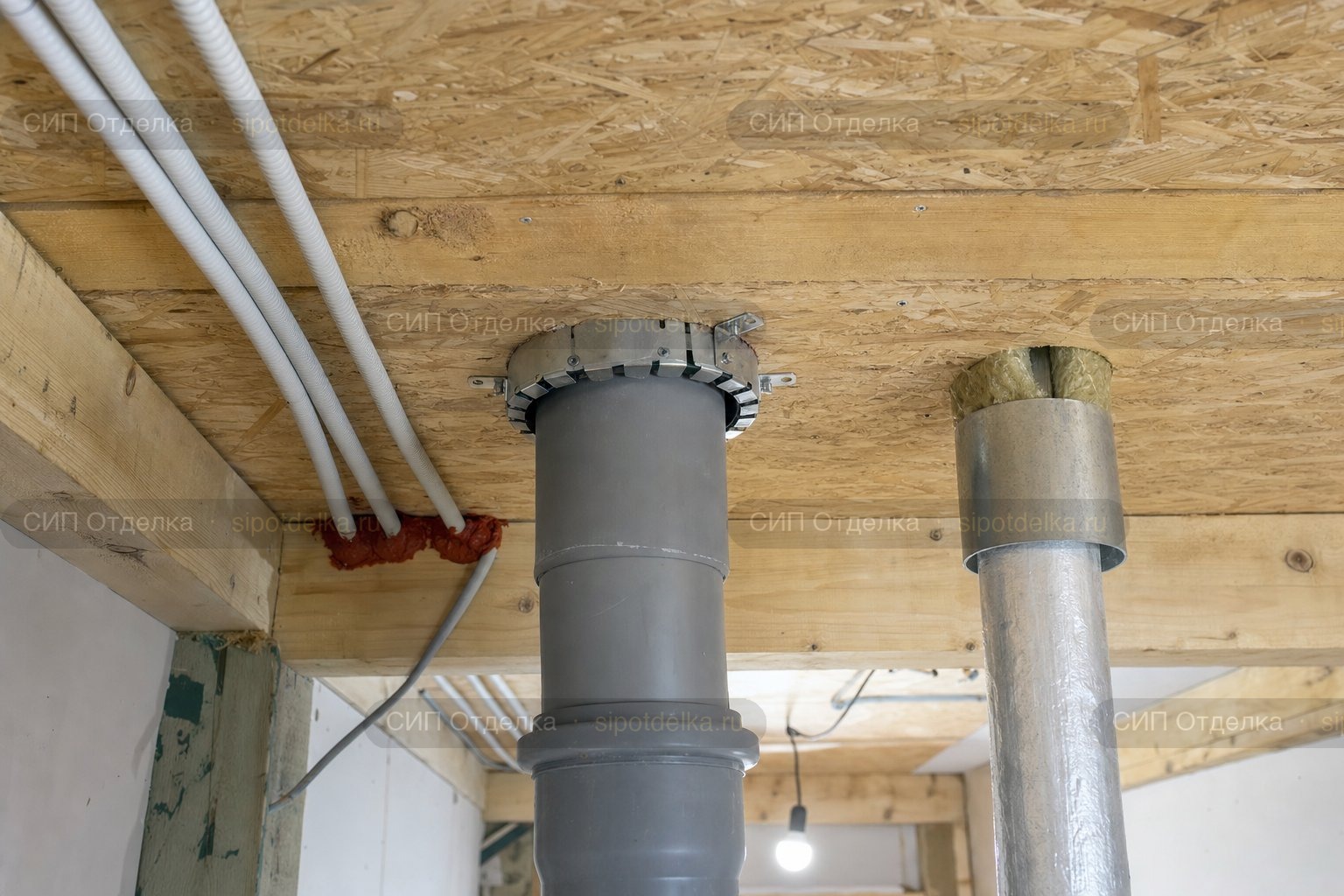

Для металлических труб отопления гильзы решают задачу целиком. Для пластиковой канализации гильзы недостаточно: труба всё равно исчезнет в огне. Здесь ставят противопожарную муфту — стальной хомут с терморасширяющимся вкладышем, который при 150–200 °C вспенивается, пережимает размягчившуюся трубу и наглухо закрывает отверстие. Муфта монтируется снизу перекрытия, вплотную к нему.

Ориентиры цен на 2026 год по Москве и области: муфта на Ø110 — 900–2 200 ₽, на Ø50 — 500–1 200 ₽, монтаж узла — 800–1 800 ₽ за проходку. На дом 150 м² выходит 8–15 проходок, то есть 20–45 тысяч рублей на весь дом.

Рассчитать стоимость отделки?

Получите предварительный расчет и план работ для вашего проекта СИП-дома.

Рассчитать стоимость

Проходки кабелей: чем заделывать

Кабельные пересечения перекрытий и противопожарных перегородок заделывают одним из трёх способов:

Общее правило: сначала отверстие плотно набивают каменной ватой плотностью от 80 кг/м³, потом закрывают состав с обеих сторон конструкции слоем 10–20 мм. Обычная монтажная пена, гипсовая шпаклёвка и «замазать чем было» пределу огнестойкости не соответствуют — гипс осыпается, пена выгорает первой.

Важный нюанс СИП-дома: кабель в панели идёт по заводским каналам, и там его заделать невозможно. Поэтому противопожарная герметизация делается на границах отсеков — в местах входа в перекрытие, при переходе из топочной в жилую зону, при проходе через противопожарную перегородку.

Дымоходные проходки: только заводской узел

Здесь никакой самодеятельности. Для прохода сэндвич-дымохода через деревянное перекрытие СИП-дома используется потолочно-проходной узел (ППУ) заводского изготовления: короб из нержавейки или оцинковки, который заполняется базальтовой ватой.

Что критично:

• зазор от наружной поверхности дымохода до сгораемых конструкций — по паспорту трубы, обычно 130–250 мм; проверять нужно именно паспорт, а не советы с форума;
• заполнение короба — только базальт НГ, никакой стекловаты и никакой пены;
• балку перекрытия при необходимости подрезают и делают ригельную обвязку — этот узел закладывают на этапе проекта, а не «по месту» с бензопилой;
• со стороны помещения — экран из ГКЛО или нержавейки, снизу вентзазор;
• в кровле — отдельный проходной элемент с фартуком и герметизацией.

Проверка проходок при приёмке инженерки

Чек-лист, по которому владелец может пройти сам до зашивки потолков:

1. Каждая пластиковая труба, пересекающая перекрытие, имеет противопожарную муфту снизу — пересчитайте стояки и муфты, цифры должны совпасть.
2. Металлические трубы идут в гильзах с выступом над полом, зазор набит негорючим материалом, а не пеной.
3. Внутри гильз нет соединений и фитингов.
4. Кабельные проходки заделаны сертифицированным составом с обеих сторон, вокруг — плотная каменная вата.
5. Дымоход проходит через заводской ППУ, зазоры соответствуют паспорту трубы.
6. Все узлы сфотографированы до закрытия отделкой, фото приложены к акту скрытых работ.
7. В исполнительной документации есть перечень применённых материалов с сертификатами.

Отдельно проверьте узлы после финишной отделки: маляры и плиточники нередко срезают «мешающий» выступ гильзы или сбивают муфту.

Итог

• Проходка труб через перекрытие в деревянном доме — первое, что перестаёт держать огонь; за ней сразу скрытые полости и балки.
• Металл — в гильзах с негорючей набивкой; пластиковая канализация — только с противопожарной муфтой снизу перекрытия.
• Кабельные пересечения — каменная вата плюс сертифицированная мастика или подушки, а не монтажная пена.
• Дымоход — исключительно через заводской потолочно-проходной узел с паспортными зазорами.
• Весь комплект на дом 150 м² — 20–45 тысяч рублей; это самая дешёвая безопасность в смете.
