Как сделать проводку в СИП-доме по ПУЭ: открытая и скрытая

Почему проводка в СИП-доме требует особого подхода

СИП-панель — конструкция с горючим утеплителем (пенополистирол класса Г1–Г3). По ПУЭ (Правила устройства электроустановок) и СП 256.1325800.2016 прокладка кабелей по горючим основаниям регламентируется жёстче, чем в кирпичном доме. Ошибки в электрике — главная причина пожаров в каркасных и СИП-домах, поэтому к проводке нужно отнестись с максимальной ответственностью.

Открытая проводка: когда и как

Открытая проводка — самый безопасный и простой вариант. Кабель виден, доступен для осмотра и ремонта.

Способы монтажа открытой проводки

• Кабель-каналы (короба) из ПВХ — аккуратный вид, легко вскрыть для ремонта. Выбирайте каналы с сертификатом НГ (негорючие).
• Гофрированная труба из ПВХ-нг — крепится клипсами к стене. Подходит для технических помещений: котельная, гараж, кладовая.
• Ретро-проводка на изоляторах — витой кабель на керамических роликах. Стильно смотрится в интерьерах под дерево, но стоит дороже.
• Электротехнический плинтус — кабель прячется в плинтус с кабель-каналом.

Требования к открытой проводке

Кабель — только ВВГнг-LS или NYM. Буквы «нг» означают негорючую оболочку, «LS» — пониженное дымовыделение. Сечение жил: для розеточных групп — 2,5 мм², для освещения — 1,5 мм², для мощных потребителей (плита, бойлер) — 4–6 мм².

Скрытая проводка: требования ПУЭ

Скрытая проводка в СИП-доме — предмет споров на форумах. По букве ПУЭ (п. 2.1.40), скрытая проводка по горючим основаниям допускается только в металлических трубах с локализационной способностью. На практике это означает стальную трубу, способную выдержать короткое замыкание без прогорания.

Варианты скрытой проводки

• Стальная труба — полное соответствие ПУЭ. Дорого, трудоёмко, но безупречно с точки зрения норм.
• Металлорукав (РЗ-Ц или РЗ-ЦХ) — гибкая стальная труба. Допустим при условии, что толщина стенки обеспечивает локализационную способность. Для кабеля сечением до 2,5 мм² стенка металлорукава должна быть не менее 0,5 мм.
• Прокладка в слое штукатурки — если СИП-панель оштукатурена слоем не менее 10 мм со всех сторон кабеля, основание считается негорючим. Тогда допускается прокладка в гофре ПВХ-нг.
• Прокладка за гипсокартоном — между ГКЛ и СИП-панелью. ГКЛ — негорючий материал (группа Г1), но зазор между ГКЛ и панелью формально остаётся горючим. Безопасный вариант — металлорукав или негорючая гофра в два слоя.

Практическое решение с обшивкой ГКЛ

Большинство строителей на ForumHouse сходятся на компромиссном варианте: кабель ВВГнг-LS в негорючей гофре (ПВХ-нг или ПНД-нг), проложенный в пространстве между СИП-панелью и гипсокартоном на металлическом каркасе. Этот способ не является буквальным соответствием ПУЭ, но обеспечивает достаточную безопасность при условии правильного выбора автоматов и УЗО.

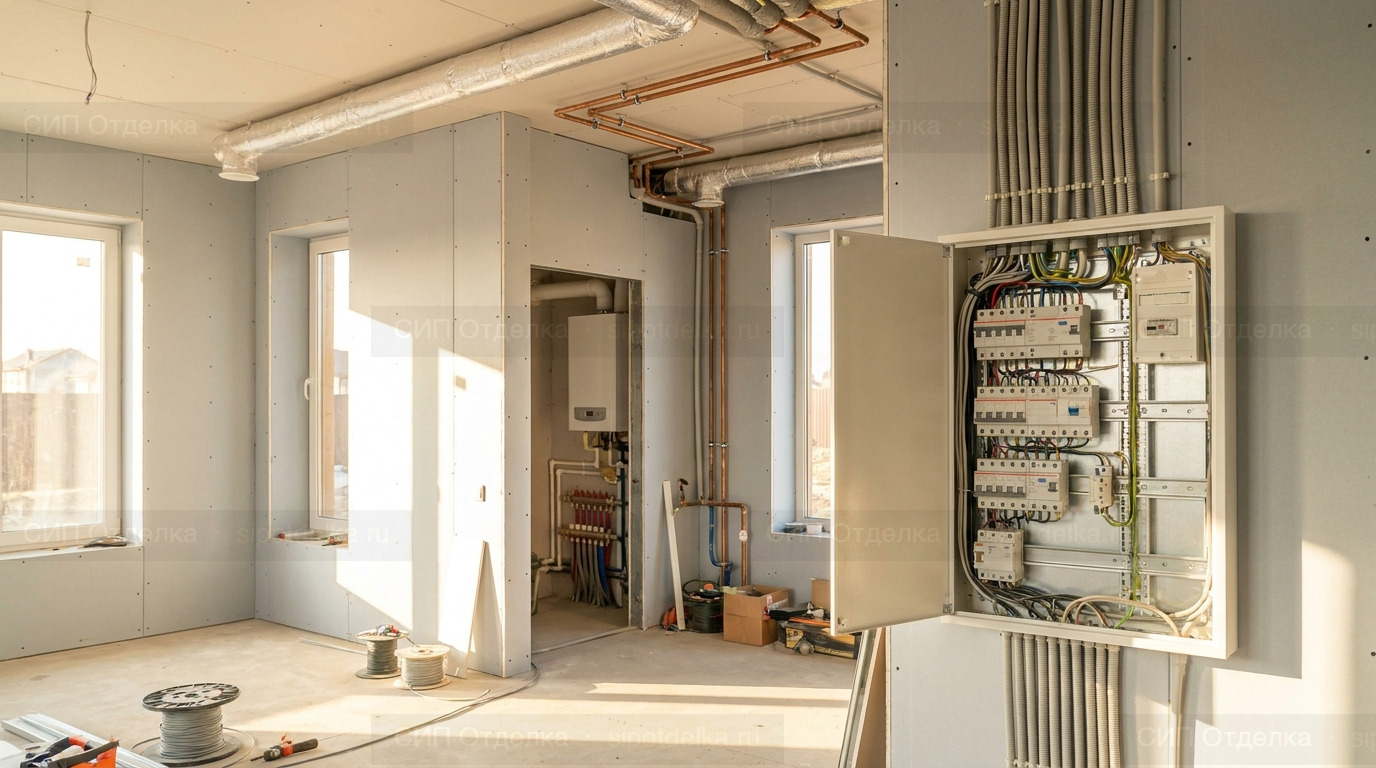

Правила прокладки кабеля

Распределительные коробки

В СИП-доме все соединения выполняются только в распределительных коробках. Коробки — металлические или из негорючего пластика. Скрутки без изоляции запрещены: используйте клеммники WAGO, гильзы или сварку.

Проходы через панели

При проходе кабеля сквозь СИП-панель используйте стальную гильзу (отрезок трубы). Гильза должна выступать на 10 мм с каждой стороны панели. Зазор между гильзой и кабелем заполняется негорючим герметиком или минеральной ватой.

Трассировка

Кабели прокладываются строго вертикально и горизонтально. Диагональная прокладка запрещена — потом не найдёте трассу и рискуете попасть в кабель при сверлении.

Заземление и молниезащита

Заземляющий контур — обязательный элемент электрики СИП-дома. Три вертикальных электрода (уголок 50x50 или труба) длиной 2–3 метра, соединённые стальной полосой 40x4 мм. Сопротивление контура — не более 10 Ом для сети 220 В. Молниеприёмник на крыше и токоотвод к контуру заземления защитят дом от прямого удара молнии.

Расположение розеток и выключателей

Планируйте расположение розеток и выключателей до начала отделки. Стандартная высота розеток — 300 мм от пола, выключателей — 900 мм. На кухне — розетки на высоте 1 100 мм над столешницей. В ванной — не ниже 600 мм от пола и не ближе 600 мм от края ванны или душевой кабины.

Для каждой комнаты составьте план расстановки мебели и техники — так вы точно определите количество и место розеток. Лучше поставить на 2–3 розетки больше, чем потом тянуть удлинители.

Стоимость электромонтажных работ

Ориентировочные расценки для СИП-дома 120 м²:

• Открытая проводка в кабель-каналах: 80 000–120 000 рублей с материалами.
• Скрытая проводка в гофре за ГКЛ: 120 000–180 000 рублей.
• Скрытая проводка в металлорукаве: 180 000–250 000 рублей.
• Проект электроснабжения: 15 000–30 000 рублей.

В стоимость входят: кабель, гофра или кабель-каналы, автоматы, УЗО, щит, розетки, выключатели, распределительные коробки и работа электрика.

Типичные ошибки

• Прокладка кабеля ПУНП вместо ВВГнг — ПУНП снят с производства из-за несоответствия заявленному сечению и горючей оболочки.
• Монтаж скрытой проводки в горючей гофре без металлорукава — нарушение ПУЭ и реальный риск пожара.
• Отсутствие автоматов на каждую группу — перегрузка единственного автомата приводит к нагреву кабеля.
• Соединения проводов внутри СИП-панели — скрытые скрутки без коробок невозможно проверить и обслужить.
• Экономия на сечении кабеля — заниженное сечение приводит к перегреву и оплавлению изоляции.
• Отсутствие проекта — без схемы невозможно обслуживать проводку и находить неисправности.

Итог

Проводка в СИП-доме — это не место для экономии. Открытая разводка в кабель-каналах проще и безопаснее. Скрытая — дороже, но возможна при соблюдении норм: металлорукав или стальная труба, кабель ВВГнг-LS, металлические коробки, правильные автоматы. Какой бы вариант вы ни выбрали — пригласите электрика с допуском и сделайте проект электроснабжения до начала работ.
